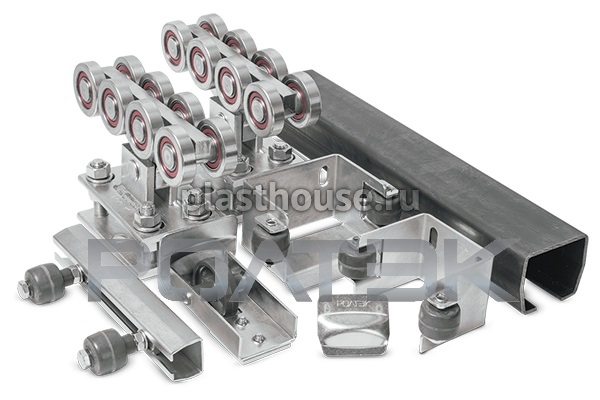

Комплект ЕВРО для откатных (сдвижных) самонесущих ворот

ЕВРО система РОЛТЭК — применяется для проемов шириной 4-7 метров, для ворот с интенсивным режимом эксплуатации.

Код 006 Опора ЕВРО

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Роликовые опоры в конструкции откатных (сдвижных) ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

Опора ЕВРО используется в системах с направляющей ЕВРО (код 012).

В опорах используются усиленные подшипники 6204.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Рекомендуемая нагрузка на опору ЕВРО: F₁ maх = 1500 кг F₂ max = 650 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать: правила регулировки опор (см. рекомендации) и использовать для монтажа подставку регулировочную М16 ЭКО/ЕВРО (код 064).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

Код 012.6 / 012.7 / 012.8 / 012.9 Направляющая ЕВРО

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры ЕВРО (код 006). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая ЕВРО (код 012) так же может использоваться в конструкции подвесных ворот.

Направляющие ЕВРО прокатываются из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

• прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
• закручивание направляющей не более 0,5 °/м
• остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Вес 1 м.п. = 9,2 кг

Направляющие ЕВРО поставляются следующих длин:

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

Для правильной стыковки направляющих см. рекомендации.

Для правильного крепления направляющей к створке ворот см. рекомендации.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F₁ и F₂ в 1,5 раза.

Код 024 Ролик концевой съемный ЕВРО

Ролик концевой создает дополнительную опору, совместно с ловителем нижним (код 030), в закрытом/открытом состоянии ворот, тем самым, снижая напряжение в области касания направляющей с опорой роликовой (код 006) в статическом состоянии ворот. Преимущество съемного ролика заключается в простоте сборки и обслуживания откатных (сдвижных) ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие (см. рекомендации).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

Код 030 Ловитель нижний роликовый ЕВРО

Изобретение РОЛТЭК 2005 года.

Ловитель нижний роликовый ЕВРО воспринимает нагрузку от ролика концевого ЕВРО (код 024) в закрытом/открытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО (код 006) и ловителем роликовым, ловитель роликовый совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения. Наличие роликов резиновых в конструкции ловителя предотвращает повреждение декоративного покрытия при открытии/закрытии ворот и снижает нагрузку на автоматику. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При монтаже ловитель роликовый необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель роликовый — ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель роликовый, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые ролики резиновые ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые ролики резиновые ловителя роликового, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель роликовый.

Рекомендации по настройке: см. рекомендации.

Другие ловители нижние:

• Ловитель нижний ЕВРО (код 036).

Код 036 Ловитель нижний ЕВРО

Ловитель нижний ЕВРО воспринимает нагрузку от ролика концевого ЕВРО (код 024) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО (код 006) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

См. рекомендации.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Упрощенная конструкция ловителя нижнего (в сравнении с ловителем нижним роликовым ЕВРО (код 030)) делает его цену более низкой, а стоимость комплекта более выгодной.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые стенки ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель.

Рекомендации по настройке: см. рекомендации.

Другие ловители нижние:

• Ловитель нижний роликовый ЕВРО (код 030).

Код 064 Подставка регулировочная М16 ЭКО/ЕВРО

Изобретение РОЛТЭК 2000 года.

Подставки регулировочные М16 ЭКО/ЕВРО используются совместно с опорами ЭКО (код 003) и опорами ЕВРО (код 006). В конструкции откатных (сдвижных) ворот подставки применяются для выполнения следующих функций:

1. Облегчение монтажа ворот (см. рекомендации).
2. Обеспечение регулировки положения опор в процессе эксплуатации ворот (см. рекомендации).
3. Продление срока службы опор.

Код 070 Заглушка направляющей ЕВРО

Заглушка предназначена для защиты торца направляющей (код 012) от попадания в направляющую снега, грязи, листвы и др. Заглушка выполнена съемной - для упрощения обслуживания ворот. Заглушка производится из стали и оцинкована, что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.
